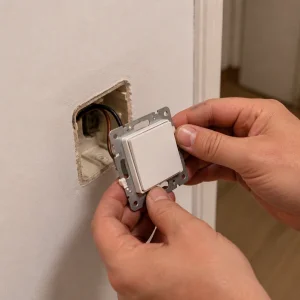

Výměna vypínače v paneláku: jednoduchý návod krok za krokem

Proč vyměnit vypínač v paneláku

V panelových domech postavených před desítkami let se elektroinstalace i doplňkové prvky jako vypínače často dochovaly v původním stavu, a to i přesto, že životnost běžné elektroinstalace se odhaduje na několik desetiletí, po jejichž uplynutí už není rozumné spoléhat na to, že vše funguje tak, jak by mělo. Vypínač je sice na první pohled drobnost, ale je to prvek, se kterým přichází do styku téměř každý den každý člen domácnosti, a jeho technický stav proto rozhodně nestojí za podceňování. Pokud se vypínač viditelně opotřebovává, praská při zapnutí, jiskří nebo dokonce občas nefunguje vůbec, jde o jasný signál, že výměna vypínače v paneláku by měla následovat co nejdříve, ne až se situace vyhrotí v opravdový problém.

Staré vypínače v panelových bytech bývají navíc často vyrobené z materiálů a s technologiemi, které dnes už neodpovídají современным normám bezpečnosti. Plastové kryty s postupem let křehnou, kontakty uvnitř se opotřebovávají a vzniká riziko přehřívání, jiskření nebo v krajním případě i požáru. Jakkoli se to může zdát jako přehnaná obava, elektrické závady patří mezi časté příčiny domácích požárů a drobná nepozornost při ignorování varovných signálů se může vymstít mnohem víc, než by člověk čekal. Bezpečnost domácnosti by proto měla být hlavním důvodem, proč se výměnou vypínače vůbec zabývat, a ne ji odkládat na neurčito.

Dalším důvodem, který mnoho lidí řeší až v momentě rekonstrukce, je estetika. Panelákové byty procházejí v posledních letech výraznou proměnou interiérů, kdy se majitelé snaží zbavit typického socialistického vzhledu a nahradit ho moderním designem. Staré vypínače s zažloutlým plastem nebo otlučenými hranami do takového interiéru jednoduše nezapadají a jejich výměna dokáže vizuálně pozvednout celou místnost, aniž by šlo o nákladnou investici srovnatelnou s rekonstrukcí podlah či koupelny.

Neméně podstatným aspektem je také funkčnost a komfort bydlení. Moderní vypínače nabízejí možnosti, které starší generace jednoduše nemají, jako jsou stmívací funkce, ovládání na dálku, propojení s chytrou domácností nebo praktičtější rozmístění tlačítek, které lépe odpovídá aktuálnímu uspořádání nábytku a spotřebičů. Pokud navíc probíhá i celková modernizace elektroinstalace v bytě, dává smysl řešit výměnu vypínačů současně, aby všechny prvky odpovídaly stejnému standardu a nedocházelo k mísení starých a nových komponent, což může v budoucnu komplikovat případné opravy.

V neposlední řadě je potřeba zmínit i to, že mnoho starších vypínačů v panelácích neodpovídá aktuálně platným technickým normám, což může být problém především při revizích elektroinstalace, jež jsou vyžadovány například při pronájmu bytu nebo jeho prodeji. Instrukce pro výměnu vypínače v paneláku je proto vhodné znát nejen kvůli praktické stránce věci, ale i kvůli tomu, aby byl byt v souladu s předpisy a jeho majitel se vyhnul případným komplikacím do budoucna.

Bezpečnost především – vypnutí jističe

Než se pustíte do jakékoli práce s elektrickou instalací v panelovém bytě, musíte si uvědomit, že elektřina neodpouští žádné chyby. Výměna vypínače sice patří mezi jednodušší elektrikářské úkony, ale i tak dochází každý rok k úrazům způsobeným tím, že si lidé nedali práci s pořádným odpojením obvodu. V paneláku je situace o něco specifičtější než v rodinném domě, protože elektroinstalace je zde často stará desítky let, jističe bývají umístěny v centrálním rozváděči na chodbě nebo přímo v bytovém jádru a ne vždy je jasné, který jistič patří k danému vypínači.

Prvním krokem je tedy najít domovní rozváděč. V panelových domech bývá obvykle zabudovaný ve zdi v předsíni nebo v bytovém jádru, někdy je společný pro více bytů na patře, jindy má každý byt svůj vlastní. Otevřete kryt rozváděče a podívejte se na popisky u jednotlivých jističů. Pokud jsou popisky nečitelné, vybledlé nebo tam vůbec nejsou, nespoléhejte na hádání. Jistič, který neznáte s jistotou, prostě nevypínejte nazdařbůh – místo toho si vezměte na pomoc druhou osobu, která zůstane u vypínače, zatímco vy budete postupně vypínat jednotlivé jističe a ověřovat, kdy zhasne příslušné světlo nebo přestane fungovat daný okruh.

Jakmile jistič najdete, přepněte ho do polohy vypnuto. To ale nestačí. Vždy si to ověřte zkoušečkou napětí přímo na svorkách vypínače, který chcete demontovat. Elektroinstalace v panelácích bývá často propojená netradičním způsobem, protože během desetiletí provozu docházelo k různým úpravám a opravám, a tak se může stát, že vypnutím jednoho jističe se odpojí jen část obvodu, zatímco k vypínači stále teče proud z jiného zdroje. Zkoušečka vám dá jasnou odpověď a ušetří vás nepříjemného, případně i nebezpečného zásahu elektrickým proudem.

Pokud si nejste jistí, kde přesně jistič je, nebo pokud rozváděč působí zastarale a nedůvěryhodně, je rozumnější vypnout hlavní jistič pro celý byt. Ano, na chvíli přijdete o proud v celém bytě, ale bezpečnost je vždy důležitější než pohodlí. U starších panelových instalací navíc doporučujeme mít po ruce baterku, protože chodby bez elektřiny bývají tmavé a nepřehledné.

Nezapomeňte také na to, že i po vypnutí jističe může být v obvodu zbytkové napětí, zejména pokud je součástí zapojení stmívač nebo jiný elektronický prvek. Než se pustíte do samotné demontáže krytu a vypínače, počkejte několik vteřin a proveďte kontrolu zkoušečkou znovu. Tato drobná opatrnost vás může ochránit před úrazem, který by jinak mohl mít vážné následky.

Potřebné nářadí a nový vypínač

Než se pustíte do samotné výměny vypínače v paneláku, vyplatí se věnovat pár minut přípravě. Nic nekazí radost z domácí opravy tak spolehlivě jako situace, kdy uprostřed práce zjistíte, že vám chybí správný šroubovák nebo že jste koupili vypínač, který se do stávající krabice vůbec nevejde. Paneláky mají svá specifika – elektroinstalace v nich pochází často z doby před desítkami let a i když byla postupně modernizována, instalační krabice a rozvody mohou být uzpůsobené jiným standardům, než na jaké jsme zvyklí z novostaveb.

Základem je kvalitní zkoušečka napětí, ideálně bezkontaktní, která vám umožní ověřit, že je obvod skutečně bez proudu ještě předtím, než se dotknete jakýchkoliv vodičů. I když jistič vypnete na hlavním rozvaděči, vždy je rozumné si to znovu ověřit přímo u vypínače. Dále budete potřebovat šroubováky s plochou i křížovou hlavou, přičemž se vyplatí mít je v izolovaném provedení – tedy s rukojetí certifikovanou pro práci pod napětím do určité hodnoty. I když pracujete s vypnutým proudem, taková pomůcka dodá jistotu a je to standard, který byste u elektrikářského nářadí neměli podceňovat.

Nezbytností jsou také kombinačky nebo štípací kleště na úpravu délky vodičů, pokud by byly příliš dlouhé nebo naopak krátké, a izolační páska pro případ, že by bylo potřeba ošetřit konce vodičů nebo zajistit spoje. Někteří elektrikáři doporučují mít po ruce i multimetr, kterým lze zkontrolovat, zda vodiče skutečně nesou napětí, případně zjistit, který vodič je fázový a který nulový, pokud by staré zapojení nebylo barevně jasné – v panelácích se totiž občas setkáte s vodiči, jejichž barevné značení už neodpovídá současným normám.

Pokud se instalační krabice zdá být poškozená nebo uvolněná ze zdi, přibalte si i trochu sádry nebo instalační pěny na její upevnění, protože nový vypínač musí sedět pevně a rovně. Užitečná je také stará textilie nebo igelit na zakrytí podlahy pod pracovní plochou, aby nedošlo ke znečištění omítkovou drtí, která se při manipulaci s krabicí často uvolňuje.

Co se týče samotného vypínače, při výměně vypínače v paneláku je důležité vybrat typ, který odpovídá jak elektrickému zapojení (jednopólový, sériový, křížový podle potřeby), tak rozměrům instalační krabice. Panelákové byty mívají krabice v mírně odlišných rozestupech šroubů, než je dnes běžné, takže je dobré si před nákupem změřit stávající otvor i vzdálenost úchytných šroubů. Pokud plánujete zároveň sjednotit vzhled vypínačů v celém bytě, zvažte rovnou nákup celé řady od jednoho výrobce, ať už jde o klasické provedení nebo modernější designové linie s rámečky v různých barvách. Dobré je také nezapomenout na náhradní krabici, pokud je ta stávající prasklá nebo příliš opotřebená, protože takový detail dokáže výslednou instalaci buď zachránit, nebo naopak zkomplikovat.

Ověření napětí zkoušečkou

Než se pustíte do samotné výměny vypínače v paneláku, je naprosto zásadní si ověřit, že v obvodu skutečně není žádné napětí. Vypnutí jističe v rozvaděči nestačí jako jediný důkaz bezpečnosti – jističe bývají v panelových domech často špatně popsané, někdy dokonce vůbec, a stává se, že jeden jistič ovládá více okruhů najednou nebo naopak jeden okruh napájí ze dvou různých míst. Proto se nikdy nespoléhejte pouze na paměť nebo na to, že to tak bylo vždycky. Bez zkoušečky napětí se do práce na elektrickém vypínači jednoduše nepouštějte.

Nejdříve vypněte příslušný jistič v elektrickém rozvaděči, ideálně si ho pro jistotu zajistěte proti náhodnému zapnutí, například přelepením páskou nebo písemným upozorněním pro ostatní členy domácnosti. Pokud bydlíte v paneláku, kde rozvaděč sdílíte se sousedy nebo je umístěn na chodbě, informujte je předem, aby nedošlo k neúmyslnému zapnutí proudu ve chvíli, kdy máte demontovaný kryt vypínače.

Samotné ověření napětí proveďte pomocí zkoušečky napětí, nejlépe dvoupólové, která je spolehlivější než jednopólová tužková zkoušečka. Jednopólová zkoušečka totiž funguje na principu kapacitní vazby přes tělo člověka a může za určitých okolností ukázat mylný výsledek, zejména pokud nejste dostatečně uzemněni nebo pokud je vodič poškozený. Dvoupólová zkoušečka měří napětí mezi dvěma body a je proto přesnější a bezpečnější volbou pro domácí elektrikářské práce.

Po sejmutí krytu vypínače přiložte hroty zkoušečky postupně na všechny vodiče, které jsou v krabici přístupné – tedy na fázový vodič, nulový vodič i případně na vodič vedoucí do svítidla. Teprve když zkoušečka na všech vodičích ukáže nulové napětí, můžete si být jisti, že je bezpečné pokračovat v práci. Pokud zkoušečka na kterémkoliv z vodičů ukáže přítomnost napětí, okamžitě přerušte práci a vraťte se k rozvaděči zkontrolovat, zda jste vypnuli správný jistič.

Nezapomeňte také ověřit funkčnost samotné zkoušečky před i po měření, a to na zásuvce nebo vodiči, o kterém víte, že je pod napětím. Tento krok je často opomíjený, přitom právě vadná nebo vybitá zkoušečka je jednou z nejčastějších příčin úrazů elektrickým proudem při domácích opravách. Pokud zkoušečka nereaguje ani na známý zdroj napětí, nepoužívejte ji a raději si pořiďte novou nebo použijte jiný ověřený přístroj.

Teprve po tomto důkladném ověření, kdy máte jistotu, že vodiče jsou skutečně bez napětí, můžete přistoupit k odpojení starých vodičů od vypínače a k instalaci nového. Tento postup se může zdát zdlouhavý, ale právě důslednost při ověřování napětí odlišuje bezpečnou výměnu vypínače od zbytečně riskantního zásahu do elektroinstalace.

Demontáž staré vypínačové krytky

Ještě než se pustíte do samotného sundávání krytky, vypněte příslušný jistič v rozvaděči, který bývá v panelákových bytech obvykle umístěný v předsíni nebo v chodbě u vstupních dveří. Nespoléhejte na to, že vypínač zapnutý vypínačem samotným znamená bezproudí v celém obvodu – u starších panelákových instalací se totiž často stává, že jedním jističem je jištěno více okruhů najednou, a proto je nutné si být skutečně jistý, že proud v daném místě neteče. Nejjednodušší a nejspolehlivější způsob, jak si to ověřit, je použít zkoušečku napětí nebo multimetr. Teprve když máte tuto jistotu, můžete přistoupit k samotné demontáži.

Prvním krokem je opatrné sundání plastového krytu vypínače, který bývá v panelákových bytech nejčastěji připevněn jednoduchým zaklapávacím mechanismem nebo dvěma malými šroubky po stranách. U starších typů vypínačů, které se v panelácích z minulého století dochovaly dodneška, se často jedná o krytky s jednoduchým vzhledem a bez dekorativního rámečku – tyto se obvykle demontují pouhým zatlačením plochého šroubováku do drážky na okraji a jemným pákovým pohybem. Je důležité postupovat opatrně a bez zbytečného spěchu, protože plast použitý u starších vypínačů bývá už křehký a časem zkřehlý, takže hrozí jeho prasknutí.

Pokud vypínač disponuje také dekorativním rámečkem, ten se obvykle sundává jako první, ještě před samotnou krytkou mechanismu. U některých typů se rámeček uvolní jemným zatažením za rohy, u jiných je potřeba jej opatrně vypáčit tenkým plochým předmětem, například nožem na tapety nebo menším šroubovákem. Snažte se přitom nepoškodit okolní omítku nebo tapetu, což bývá u panelákových bytů častým problémem kvůli tenké vrstvě štuku na sádrokartonových nebo betonových stěnách.

Jakmile máte sundaný dekorativní rámeček, přichází na řadu samotná ovládací páčka nebo tlačítko vypínače. To se obvykle jednoduše vysune ven po uvolnění západek na bocích. U starších mechanických vypínačů, které se v panelácích běžně nacházejí, může být tento krok o něco složitější, protože mechanismus bývá po letech provozu zanesený prachem a mastnotou, což ztěžuje jeho hladké vysunutí. V takovém případě pomůže jemné pohupování ze strany na stranu, nikdy však netahejte silou, mohli byste tím poškodit vodiče, které jsou stále připojené uvnitř instalační krabice.

Po odstranění krytky a mechanismu se před vámi odhalí samotná montážní krabice s vodiči a svorkami, do kterých byl starý vypínač zapojen. V tuto chvíli je vhodné si vyfotografovat aktuální zapojení, abyste později bez problémů zvládli připojení nového vypínače ve stejném pořadí a bez záměny fázových a nulových vodičů, což je při výměně vypínače v paneláku jeden z nejdůležitějších kroků celého procesu.

Odpojení vodičů od svorek

Než se pustíte do samotného odpojování vodičů, ještě jednou zkontrolujte, že je jistič nebo pojistka příslušného okruhu skutečně vypnutá, a pokud si nejste jistí, raději si posviťte zkoušečkou napětí přímo na svorky vypínače. V paneláku bývá elektroinstalace často propojená mezi místnostmi a chodbou složitěji, než by se na první pohled zdálo, takže se občas stává, že jeden jistič vypíná více okruhů najednou nebo naopak vypínač napájí i sousední zásuvku. Proto se vyplatí věnovat kontrole napětí o něco více času, než by se mohlo zdát nutné.

Po vyjmutí přístroje z krabice se před vámi objeví samotné tělo vypínače se svorkami, do kterých jsou zasunuté nebo přišroubované vodiče. U starších paneláků se často setkáte s hliníkovými vodiči, které vyžadují opatrnější zacházení než měď, protože jsou křehčí a snadněji se lámou nebo praskají u kořene. Před odpojením vodičů si vždy vyfoťte nebo načrtněte jejich původní zapojení, ideálně i s barvami izolace, protože ne vždy odpovídá standardu a v panelových domech se během let mohly barvy vodičů měnit v důsledku dřívějších oprav. Tento krok vám ušetří spoustu času a nervů při zpětném zapojování nového vypínače.

Samotné odpojení probíhá podle typu svorek, které starý vypínač používá. Pokud jde o šroubovací svorky, stačí povolit příslušný šroubek malým plochým šroubovákem a vodič opatrně vytáhnout ven. U řady vypínačů v panelových bytech se ale objevují i rychlospojky, takzvané WAGO nebo push-in svorky, kde se vodič uvolňuje zamáčknutím páčky nebo zasunutím tenkého šroubováku do uvolňovacího otvoru vedle svorky. Netahejte za vodič silou, pokud se neuvolnil, protože byste mohli poškodit samotný vodič nebo dokonce vytrhnout kus izolace, což by komplikovalo jeho pozdější opětovné zapojení.

Při manipulaci se svorkami věnujte pozornost i tomu, kolik vodičů je do vypínače zapojeno. U jednoduchého zapojení bývají typicky tři vodiče, fázový přívod a dva vodiče vedoucí ke svítidlu, u sériových nebo schodišťových vypínačů jich může být více. Každý vodič si označte podle polohy, ze které jste ho vyndali, klidně malou lepicí páskou s popiskem nebo barevnou fixou. Tento krok je naprosto klíčový zejména tehdy, pokud instalaci provádíte poprvé a nemáte s elektrikou velké zkušenosti, protože záměna vodičů při zpětném zapojování by mohla způsobit nefunkčnost osvětlení nebo v horším případě zkrat.

Jakmile máte všechny vodiče volné, opatrně je vytáhněte z instalační krabice tak, aby se navzájem nedotýkaly a nezůstaly ohnuté v nepřirozené poloze, protože to by mohlo později ztížit jejich zasunutí do svorek nového vypínače. Konce vodičů zkontrolujte, zda nejsou po letech provozu zoxidované nebo mechanicky poškozené, a případně je lehce začistěte nebo zkraťte kleštěmi, aby byl zajištěn kvalitní kontakt v novém přístroji. Právě kvalitní kontakt na svorkách je totiž jedním z hlavních faktorů, který rozhoduje o bezpečném a spolehlivém provozu nového vypínače na dlouhá léta dopředu.

Specifika elektroinstalace v panelových domech

Panelové domy z druhé poloviny dvacátého století mají svá specifika, která je nutné při jakémkoli zásahu do elektroinstalace respektovat, a výměna vypínače není výjimkou. Většina těchto bytových domů byla postavena v období od šedesátých do osmdesátých let, kdy se elektroinstalace projektovala podle tehdejších norem a s ohledem na tehdejší spotřebu elektrických spotřebičů. To znamená, že původní rozvody v panelácích jsou dimenzované na výrazně nižší zatížení, než jaké dnes běžné domácnosti vyžadují. Pračky, indukční varné desky, klimatizace nebo nabíječky elektromobilů jsou pro takové rozvody mnohdy na hraně jejich možností, což se týká i samotných vypínačů a jejich instalačních krabic.

Zásadní odlišností panelákových bytů je způsob vedení kabelů. Elektroinstalace zde bývá často vedena přímo v konstrukci panelu, tedy v předem připravených drážkách nebo trubkách zalitých v betonu už při výrobě dílců. To v praxi znamená, že kabeláž nelze libovolně přemísťovat ani prodlužovat podle aktuální potřeby a veškeré úpravy je nutné provádět v rámci stávajících tras. Pokud se rozhodnete vyměnit vypínač za jiný typ, například přechod z jednoduchého vypínače na stmívač nebo vypínač s signálkou, je třeba počítat s tím, že v krabici může být méně místa a méně vodičů, než by nové zařízení potřebovalo.

Dalším typickým znakem panelákové elektroinstalace jsou hliníkové vodiče, které se v těchto letech hojně používaly kvůli nižší ceně oproti mědi. Hliník má ovšem jiné vlastnosti než měď, je měkčí, náchylnější k lámání a hůře snáší opakované povolování a utahování svorek. Pokud narazíte při demontáži starého vypínače na hliníkové vodiče, vyžaduje to zvýšenou opatrnost a ideálně použití vhodných svorek či redukcí, protože přímé spojení mědi a hliníku bez odpovídajícího řešení může časem způsobit korozi a zhoršený kontakt, což vede k přehřívání a v krajním případě k požáru.

Instalační krabice v panelových bytech bývají zapuštěné do zdiva mezi jednotlivými patry betonových panelů, a jejich rozměry i hloubka se mohou od moderních standardů lišit. Při výměně vypínače se tak často stává, že nový model se do původní krabice nevejde nebo že krabice je poškozená vlivem stáří a opakovaných zásahů předchozích majitelů bytu. V panelových domech je také běžné, že elektroinstalace prošla v průběhu let částečnou rekonstrukcí, přičemž různé byty ve stejném vchodu mohou mít odlišný stav rozvodů podle toho, zda majitelé investovali do modernizace či nikoli.

Neméně důležitým aspektem je fakt, že v bytových domech jsou společné rozvody a jistící prvky součástí sdíleného systému domu, takže jakýkoli závažnější zásah by měl být konzultován se správcem budovy nebo revizním technikem, zejména pokud jde o úpravy accesing hlavní rozvodnou skříň na patře. I když samotná výměna vypínače v bytě je záležitostí bytové jednotky, celkový technický stav elektroinstalace v paneláku ovlivňuje bezpečnost celého domu, a proto se odborníci shodují, že pravidelná revize a obezřetnost při jakýchkoli úpravách jsou v těchto stavbách naprosto na místě.

Vypnutí jističe je první krok, který rozhoduje o tom, zda výměnu vypínače přežijete bez šoku – ten druhý pak přijde, když zjistíte, kolik vrstev barvy tam sousedé za ta léta nanesli.

Bohumil Hrách

Zapojení nového vypínače správně

Než se pustíte do samotného zapojování, je potřeba mít jasno v tom, jaké vodiče vlastně v krabici najdete. V typickém paneláku, ať už jde o starší byt s original elektroinstalací nebo o byt po částečné rekonstrukci, se nejčastěji setkáte s dvoužilovým nebo třížilovým kabelem. U jednoduchého vypínače, který ovládá jedno světlo, půjde zpravidla o dva vodiče – fázový (často hnědý nebo černý) a vodič, který vede zpět do svítidla. Důležité je, že u vypínače na rozdíl od zásuvky neprochází nulový vodič ani ochranný vodič PE, takže pokud v krabici vidíte žlutozelený vodič, nejspíš jen prochází dál k svítidlu a s vypínačem samotným se nezapojuje, případně se propojuje průchozím způsobem.

Prvním krokem po vytažení starého vypínače je pečlivé očištění a prohlédnutí konců vodičů. Vzhledem k tomu, že paneláková instalace může mít i desítky let, izolace bývá zkřehlá a vodiče je vhodné zkrátit a odizolovat nanovo, aby byl kontakt ve svorkách spolehlivý. Nikdy nezapojujte nahé, odřené nebo příliš krátké vodiče – v takovém případě je lepší přizvat elektrikáře, který zjistí, zda není potřeba opravit i samotné vedení v krabici.

Samotné zapojení se liší podle typu vypínače. U klasického jednopólového vypínače stačí najít svorku označenou písmenem L nebo symbolem šipky dovnitř, kam se připojí přívodní fázový vodič, a druhou svorku, odkud vodič pokračuje dál ke svítidlu. Pokud instalujete sériový vypínač, který ovládá dvě různá svítidla nebo skupiny světel z jednoho místa, musíte rozlišit vstupní svorku od dvou výstupních větví – zde je nutné dbát na správné popisky výrobce, protože záměna svorek způsobí, že bude fungovat jen jeden okruh nebo se přepínání zcela zamotá.

Ještě komplikovanější je zapojení schodišťového nebo křížového přepínače, se kterým se v panelácích často setkáváme u chodbových světel ovládaných ze dvou míst. Zde se pracuje se třemi vodiči mezi dvěma přepínači a je nezbytné dodržet přesně schéma uvedené v návodu, protože vodiče se u tohoto zapojení neoznačují jako fáze a nula, ale jako společný vodič a dva přepínací vodiče. Chyba v zapojení se projeví tak, že světlo bude možné rozsvítit jen z jednoho místa, nebo bude blikat, případně se ovládání zcela promíchá a vypínač bude fungovat obráceně, než byste čekali.

Po zapojení všech vodičů do svorek je nutné svorky pořádně dotáhnout šroubovákem – volný spoj je jednou z nejčastějších příčin jiskření a přehřívání. Vodiče by měly být uspořádané v krabici tak, aby se nedotýkaly kovových částí rámečku a aby při zasunutí vypínače do krabice nedošlo k jejich přiskřípnutí. Teprve po vizuální kontrole správnosti zapojení a pevnosti spojů je vhodné zapnout jistič a otestovat funkčnost vypínače.

Upevnění do krabice a stěny

Než se pustíte do samotného upevňování vypínače, je potřeba se pořádně podívat na to, v jakém stavu se nachází krabice zapuštěná ve zdi. V panelácích se totiž běžně setkáváme se starými sádrovými nebo plastovými krabicemi, které za desítky let používání ztratily svou pevnost. Pokud se vám při vytahování starého vypínače krabice v otvoru viklá nebo dokonce vypadává ven, je nutné ji nejprve stabilizovat, jinak nový vypínač nebude držet a časem se uvolní i s celou instalací.

Klasické krabice KU68, které se v panelových bytech používají nejčastěji, se do zdi upevňují buď pomocí sádry, nebo speciální lepicí pěny určené pro elektroinstalace. Pokud je stará krabice popraskaná nebo příliš poškozená, rozhodně se nevyplácí ji lepit dohromady a doufat, že vydrží — lepší je investovat pár korun do nové krabice a otvor mírně rozšířit. Sádra by měla být namíchaná v hustší konzistenci, aby při zasychání krabici pevně obemkla a nedocházelo k jejímu posunu. Před nanesením sádry je vhodné otvor navlhčit vodou, protože suché zdivo by sádru rychle vysušilo a ta by pak nedržela tak, jak má.

Samotný vypínač se do krabice upevňuje pomocí rozpěrných šroubků, které jsou součástí montážního rámečku nebo přímo těla vypínače. Tyto šroubky se dotahují postupně a rovnoměrně z obou stran, aby se rámeček nenaklonil na jednu stranu. Je důležité nedotahovat šroubky najednou naplno — nejprve se přitáhnou jen mírně, zkontroluje se, zda je vypínač vyrovnaný vodorovně i svisle, a teprve poté se dotáhnou definitivně. Vodováha je při této práci opravdu užitečný pomocník, protože křivě osazený vypínač je v paneláku vidět na první pohled a působí velmi neprofesionálně.

U starších panelákových bytů se občas stává, že krabice je usazena hlouběji nebo naopak vystupuje příliš ven ze zdi, což komplikuje osazení krycího rámečku. V takovém případě je možné použít vyrovnávací rámečky, které se dají dokoupit v každém lépe vybaveném elektru. Pokud je krabice naopak zapuštěná příliš hluboko, pomůže podložení silnějším rámečkem nebo distančními podložkami, aby vypínač nebyl zapuštěný do zdi a ovládací páčka šla pohodlně stisknout.

Neméně důležité je také zkontrolovat, zda po upevnění vypínače nedochází k pnutí kabelů uvnitř krabice. Vodiče by měly být uloženy volně, s mírnou rezervou, aby se při případné budoucí manipulaci nemusely znovu natahovat nebo odpojovat. Přepětí a tahání za kabely je jednou z nejčastějších příčin pozdějších poruch, a to i u jinak správně provedené instalace. Na závěr se nasadí krycí rámeček a vypínač se jemně vyzkouší, zda drží pevně na svém místě a nekýve se ani při běžném používání.

Kontrola funkčnosti po zapnutí

Po dokončení celé montáže a před tím, než vrátíte na místo krytku vypínače, je nezbytné provést důkladnou kontrolu funkčnosti. Mnoho lidí tento krok podceňuje a rovnou vše zavře, což se může vymstít v případě, že je potřeba ještě něco doladit. Nejprve zapněte jistič v rozvaděči, který jste na začátku práce vypnuli, a teprve poté přistupte k samotnému testování nového vypínače. Nikdy nezapínejte proud dříve, než máte jistotu, že jsou všechny vodiče pevně přišroubované ve svorkách a že se navzájem nedotýkají holými konci, protože by mohlo dojít ke zkratu hned při prvním sepnutí.

Jakmile je jistič nahoře a v bytě je opět elektřina, vyzkoušejte vypínač několikrát po sobě – zmáčkněte ho a sledujte, zda se světlo skutečně rozsvítí a zase zhasne. Ideální je otestovat spínač alespoň pětkrát až desetkrát za sebou, abyste odhalili případné vůle v mechanismu nebo nespolehlivý kontakt, který by se mohl projevit jen občas. Pokud máte doma vícenásobný vypínač, tedy takový, který ovládá dvě nebo více světel zvlášť, otestujte postupně každý ovladač samostatně a ujistěte se, že spíná právě to světlo, ke kterému je určen. Stává se totiž, že při zapojování dojde k záměně fází a výsledkem je zmatek v tom, které tlačítko co ovládá.

Během zkoušky věnujte pozornost i tomu, jestli se z vypínače neozývá žádné praskání, bzučení nebo cvakání, které by nemělo být slyšet. Jakýkoli neobvyklý zvuk je signálem, že něco není v pořádku a je potřeba se k zapojení vrátit. Stejně tak byste měli hned vypnout jistič a zkontrolovat spoje, pokud ucítíte zápach spáleniny nebo uvidíte jiskření kolem rámečku. Doporučuje se také přiložit ruku k vypínači po několika minutách provozu a ověřit, že se nezahřívá – teplý nebo dokonce horký vypínač totiž značí špatný kontakt ve svorkách, kdy proud prochází s odporem a vzniká zbytečné teplo, což může časem vést až k požáru.

Pokud vše funguje bez problémů, přišroubujte zpět krytku a rámeček, znovu zkontrolujte, že drží pevně a nekymácí se, a teprve pak můžete práci považovat za dokončenou. Vyplatí se nový vypínač ještě jednou vyzkoušet s odstupem několika hodin nebo dní, protože některé závady, například uvolněný spoj, se mohou projevit až po zahřátí materiálu nebo po delším používání. U výměny vypínače v paneláku je tato závěrečná kontrola obzvláště důležitá, jelikož elektroinstalace ve starších bytových domech bývá už léta zatížená a jakákoli nepřesnost při zapojení se může projevit dříve než u novější instalace. Pokud si nejste jistí výsledkem nebo se objeví jakýkoli z popsaných varovných signálů, je rozumnější přizvat kvalifikovaného elektrikáře, než riskovat bezpečnost celé domácnosti.

Časté chyby při výměně vypínače

Velmi častou chybou je zapomenutí vypnout jistič v rozvaděči, případně vypnutí špatného jističe. V panelákových bytech bývají rozvaděče podepsané neúplně nebo vůbec, a tak se stává, že člověk odšroubuje vypínač v domnění, že je obvod bezpečně odpojený, a přitom na svorkách zůstává napětí. Před jakoukoliv manipulací je nutné ověřit nepřítomnost napětí zkoušečkou přímo na vodičích, ne se spoléhat jen na to, že cvakl jistič, který podle popisku odpovídá danému pokoji.

Další chybou je nedostatečné zdokumentování původního zapojení. Ve starších panelákových bytech se často setkáváme s neobvyklým barevným značením vodičů, kdy modrá izolace nemusí vždy znamenat nulový vodič, ale byla použita jako fázový, protože elektrikář před desítkami let neměl po ruce kabel se standardním značením. Pokud si člověk nenafotí nebo nenakreslí, který vodič byl připojený na kterou svorku, snadno se stane, že nový vypínač zapojí obráceně nebo že žárovka bude blikat i ve vypnutém stavu kvůli přehozené fázi a nule.

Časným prohřeškem bývá také použití nevhodné krabice nebo přístroje, který neodpovídá rozměrům původní instalace. V panelácích se používaly krabice KU 68 s určitým rozestupem šroubů, a pokud se koupí vypínač s jinou roztečí montážních otvorů nebo s jiným typem rámečku, nový přístroj buď nejde pořádně upevnit, nebo nesedí s existujícím rámečkem a vznikají nevzhledné mezery. Je třeba si předem změřit rozměry původní krabice a rámečku, aby nový vypínač skutečně pasoval, protože dodatečné úpravy zdiva nebo sádrokartonu v paneláku bývají zbytečně komplikované.

Velmi rozšířenou chybou je také přílišné utažení nebo naopak nedostatečné utažení svorek. Pokud se vodič nedotáhne dostatečně, vzniká přechodový odpor, který se časem projeví zahříváním, zápachem spáleniny a v krajním případě i požárem. Naopak přílišné utažení může poškodit izolaci nebo přerušit vodivé žíly, což vede k horšímu kontaktu a podobným rizikům jako u nedotažení. Svorky je vhodné dotahovat přiměřenou silou a po zprovoznění vypínače zkontrolovat, zda se okolí zásuvky nebo vypínače nezahřívá.

Mnozí lidé také podceňují stáří hliníkových vodičů, které se v panelácích běžně vyskytují. Hliník je měkčí a náchylnější k lámání, takže hrubé zacházení při ohýbání vodičů do krabice může způsobit prasknutí žíly, které není na první pohled vidět, ale projeví se až po čase výpadkem obvodu. Práce s hliníkovými vodiči vyžaduje jemnější přístup a v některých případech i použití vhodných svorek určených přímo pro hliník, protože obyčejné svorkovnice pro měď nemusí zajistit spolehlivý kontakt.

Poslední, ale neméně důležitou chybou bývá podcenění celé situace a snaha ušetřit čas přeskočením kontroly funkčnosti po dokončení montáže. Vždy je vhodné po instalaci ověřit správnou funkci vypínače opakovaným zapnutím a vypnutím a sledovat, zda nedochází k jiskření, blikání nebo neobvyklým zvukům, protože právě tyto drobnosti odhalí případnou chybu dřív, než způsobí vážnější problém.

Kdy raději zavolat elektrikáře

Ne každá výměna vypínače je tak jednoduchá, jak se na první pohled zdá, a v panelovém domě se navíc často setkáte se specifiky, která situaci ještě zkomplikují. Pokud při demontáži krytu zjistíte, že vodiče v krabici jsou zteřelé, izolace praská nebo se drolí, případně že samotná instalace vypadá na první pohled amatérsky provedená, je rozumnější práci přerušit a přizvat odborníka. Stáří elektroinstalace v panelových domech bývá totiž značné a mnohde se stále nachází původní hliníkové vodiče, jejichž oprava a napojení na nové spotřebiče vyžaduje specifický postup a materiály, které běžný laik doma nemá.

Zvlášť opatrní byste měli být, pokud po vypnutí jističe stále cítíte na vodičích náznak napětí nebo pokud jistič v rozvodné skříni není jasně označený a nejste si stoprocentně jistí, že jste vypnuli správný okruh. V takovém případě je mnohem bezpečnější celou akci odložit a nechat proměření obvodu revizním technikem, než riskovat úraz elektrickým proudem. Podobně to platí, když v bytě zaznamenáte opakované jiskření, zápach spáleniny nebo stopy po zahřívání zásuvek a vypínačů – tyto příznaky totiž mohou signalizovat vážnější problém v elektroinstalaci, který se pouhou výměnou vypínače nevyřeší a jeho ignorování může vést až k požáru.

Dalším varovným signálem je situace, kdy po sejmutí krytu narazíte na zapojení, kterému vůbec nerozumíte, nebo kde vodiče vedou nestandardním způsobem, například když z jedné krabice vychází více kabelů, než byste čekali, nebo když barvy izolace neodpovídají obvyklému značení. V panelácích se totiž během desetiletí prováděly různé úpravy a přizapojení, takže se běžně stává, že se realita v krabici liší od toho, co byste čekali podle příručky. Pokud si nejste jistí, který vodič je fázový, nulový nebo zemnící, rozhodně nehádejte a raději věc přenechte kvalifikovanému elektrikáři.

Zavolat odborníka je také namístě, pokud bydlíte ve starším paneláku, kde ještě nebyla provedena kompletní rekonstrukce elektroinstalace, a plánujete instalovat vypínač s dodatečnými funkcemi, jako je stmívání, časovač nebo ovládání přes chytrou domácnost. Tyto prvky totiž often vyžadují nulový vodič přímo ve vypínačové krabici, který ve starších rozvodech chybí, a jeho dodatečné zavedení už není jednoduchou svépomocnou záležitostí. Elektrikář dokáže posoudit, zda je vůbec technicky možné požadovaný typ vypínače nainstalovat, případně navrhne alternativní řešení.

V neposlední řadě je vhodné přizvat profesionála tehdy, pokud výměnu plánujete v bytě, který je pronajatý nebo ve společném vlastnictví, kde jakýkoli zásah do elektroinstalace může mít dopad na pojištění nemovitosti nebo na platnost revize celého domu. V takových případech je dokumentace o provedené práci od certifikovaného elektrikáře nejen bezpečnostní, ale i právní jistotou pro všechny zúčastněné strany.
